2.2KW自吸泵安装流程

作者:清风 发布时间:2023-04-07 09:38:47点击:

  在很多工业领域中2.2KW自吸泵是备受推崇的,随之而来的就是客户对于此款水泵的安装问题也是接踵而至,其实2.2KW自吸泵的安装过程不复杂,但是针对此问题我们还是做了一份详细安装资料,以便客户做到心中有数,不至于举手无措!


2.2KW自吸泵



2.2KW自吸泵安装流程详解


  1.电机及泵头准备工作

  A.电机包装拆除,将电机法兰盘(电机轴)向上,放置在工作台上。电机接线盒朝向左侧,取下电机轴自带的平键、和电机轴护套,核对电机的型号、功率,同时检查电机是否有破损和电机装配错误。

  B.整套自吸泵泵头拆除包装,放置在有防止磨损碰撞措施的平台上,清点配件是否齐全,是否配套,外观是否有划伤、注塑瑕疵。

  (注意:1.电机和泵头的包装材料(纸箱、塑料袋、塑胶护套、泡棉)需分类整理码放好2.电机配套的平键和吊环、泵头自带的一字脚架为装配不需要的配件统一收集完工后退回仓库)

  2.轴芯安装

  A.拿出轴芯,将轴芯紧定螺丝调整至低于轴芯内孔平面,以免影响轴芯安装。

  B.将电机轴芯上涂一层黄油,防止轴芯与电机轴卡死或锈死。

  C.双手握持轴芯,将轴芯套在电机轴上并用橡胶锤轻轻敲击轴芯断面将轴芯调整到底。

  (轴芯安装时1颗轴芯紧定螺丝要对准电机轴键槽)

  3.后轴封的安装

  A.检查后轴封固定环是否压合到位、是否水平、固定环是否有破损;将轴封护罩大O环安装在后轴封的O环槽内并确保O环平整。

  B.将后轴封安装在自吸泵一体脚座上并锁紧螺丝。后轴封循环管安装位朝向脚座的观察窗一侧。

  (螺丝锁紧时要按照对角两两锁紧)

  4.安装脚座及调整轴芯高度

  A.将安装好的后封盖后轴封组件后盖朝上穿过轴心与电机法兰盘连接,脚座的观察窗与电机接线盒在同一侧,用不锈钢螺丝将脚座和电机锁紧。

  B.用深度尺将轴芯的高度调整至规定高度,然后依次锁紧3颗固定螺丝。

  5.安装前轴封及叶轮

  A.将叶轮和前轴封安装好,前轴封底部缺口对准叶轮背面的两个凸台压合到底。

  B.在轴芯的轴套部位、前轴封前端O环位置涂上少量凡士林以确保有效润滑。

  C.在轴芯键槽部位涂上少量凡士林并将叶轮键安装在键槽内。

  D.先叶轮内部钢套键槽位置与轴芯上的叶轮键对齐,然后将前轴封前端朝下对准轴芯缓慢套在轴芯上(注意不要擦伤碰伤转动环和碰掉叶轮键),并压到底,然后按压叶轮组件能够在压缩后回弹。

  E.叶轮上装好叶轮帽O环,叶轮锁帽上装好叶轮螺丝O环。一手按压叶轮确保轴芯顶端插入叶轮钢套内,一手锁上叶轮锁帽并锁紧,手掌转动叶轮可以轻松转动与后封盖无摩擦。

  6.安装中封盖

  A.将中封盖周围的安装孔与后封盖内部的定位凸起设计匹配,可通过按压安装好。

  B.中封盖进口必须与叶轮进水口保持同心,转动叶轮锁帽叶轮可以轻松转动与中封盖无摩擦。

  C.将单向阀按照形状扣合在中封盖进口位置。

  7.安装自吸筒

  主体扣在工作台上,自吸筒垫片放置在自吸筒安装位置上,最后放上自吸筒并保持三个配件的安装孔位对齐,锁紧自吸筒螺丝。

  8.安装主体自吸筒组件

  A.主体O环(封盖O环)安装在后封盖外缘并确保O环平顺放置;将2个减震橡胶圈放置在脚座的制定位置。

  B.将主体扣合在后封盖上,将螺纹打过黄油的不锈钢主体螺丝自上而下安装好并锁紧。

  C.将套好橡胶O环和橡胶垫片的排水塞(扁圆形)和注水塞(六角形)安装好并锁紧。

  9.装配完毕

  贴好泵浦流水码并在生产工单上登记完毕,将泵浦移转至测试环节。

  注意事项:

  1.金属垫片有光滑的一面和粗糙的一面,粗糙一面接触金属,光滑的那一面接触塑料等。

  2.在锁紧螺丝的时候,中封盖的一体螺丝孔可能有塑料的堵住,在禁锢的时候一定不要蛮干,清理好塑料,或者更换配件。蛮干会出现滑丝或者出现裂痕。

  通过小编为您带来的上述内容您应该已经明白2.2KW自吸泵的安装流程了,除此之外若您需要质量值得信赖的2.2KW自吸泵产品也可以联系400-030-1558,我们的产品经理将会免费为您提供选型与报价服务哦!



同类型产品精选推荐:

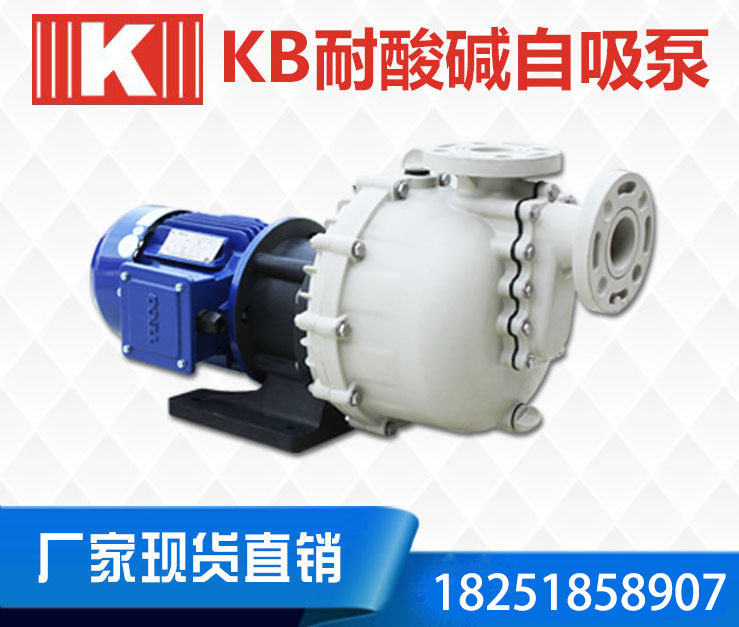

KB耐酸碱自吸泵
